آموزش نرم افزارهای ارتباطی کنسول

نرم افزار Device Console

جهت تنظیم كلیه قسمتهای دستگاه حضور و غیاب مدل تایمكس، ارسال یا دریافت اطلاعات به كامپیوتر از نرم افزار ارتباطی کنسول استفاده میگردد. البته توجه داشته باشید این نرم افزار توسط نرم افزار مربوطه و سرویس با دستگاه های حضور و غیاب ارتباط خواهد داشت.

  • برای برقراری ارتباط نرم افزار کنسول با نرم افزار سرویس باید تنظیمات آدرس آی پی و شماره پورت شبكه انجام گیرد. برای این كار كلید تغییر را میزنیم و سپس تغییرات و یا تنظیمات مورد نظر را انجام داده و ذخیره میكنیم. برای مشاهده برقراری ارتباط و یا عدم ارتباط به گزینه وضعیت ارتباط دقت نمایید.(شکل 1)
  • درصورت برقراری ارتباط ، نام دستگاه در قسمت لیست دستگاههای موجود نمایش داده میشود نام و مشخصات ارتباطی دستگاه های حضور و غیاب در نرم افزار سرویس تعریف شده اند.
  • دستورات عمومی : این دستورات شامل تنظیمات مختلف دستگاه حضور و غیاب Timax می باشد.

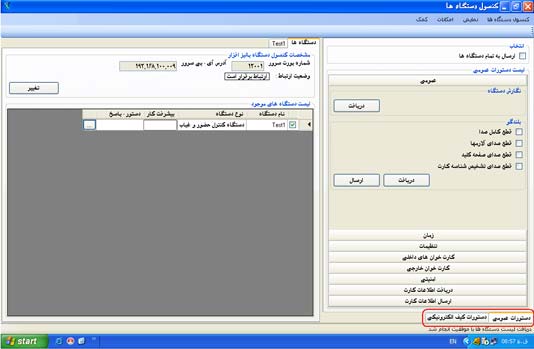

تنظیمات پورت شبکه در نرم افزار ارتباطی کنسول
شکل 1- تنظیمات پورت شبکه در نرم افزار ارتباطی کنسول
تنظیمات عمومی :
  • در این قسمت نگارش دستگاه حضور و غیاب Timax و كاركرد بلندگو قابل مشاهده و تنظیم می باشد.
  • نگارش دستگاه: هنگام برنامه ریزی سخت افزار در سیستم درج می گردد.
  • بلندگو: امكان چهار نوع تنظیم صدا در سیستم وجود دارد.
  • قطع كامل صدا: درتمام گزینه ها صدای بلندگو قطع است.
  • قطع صدای آلارمها: آلارمها بدون صدا می شوند.
  • قطع صدای صفحه كلید: با زدن كلیدهای صفحه كلید صدایی به گوش نمی رسد.
  • قطع صدای تشخیص شناسه كارت: تایید ثبت كارت بدون صدا صورت می گیرد.

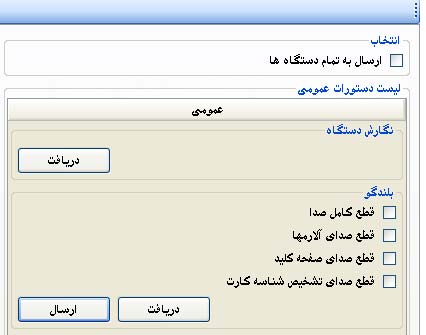

تنظیمات نگارش و صدای دستگاه حضور و غیاب در نرم افزار ارتباطی کنسول
شکل 2- تنظیمات نگارش و صدای دستگاه در نرم افزار ارتباطی کنسول

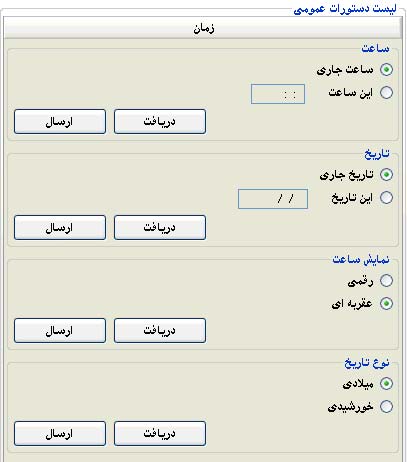

تنظیمات زمان در نرم افزار ارتباطی کنسول :
  • تنظیم ، دریافت و ارسال ( ساعت ، تاریخ ، شكل نمایش ساعت دیجیتال یا عقربه ای و نوع تاریخ خورشیدی و یا میلادی ) در اختیار ما می باشد.
  • در صورت انتخاب تاریخ و یا ساعت جاری هنگام ارسال اطلاعات تاریخ و ساعت كامپیوتر به دستگاه ارسال خواهد شد.
تنظیمات زبان در نرم افزار های ارتباطی کنسول
شکل 3- تنظیمات زمان در نرم افزار های ارتباطی کنسول
تنظیمات اصلی نرم افزار کنسول :
  • در این قسمت تنظیمات زیر در اختیار ما می باشد:
  • زبان : تعیین زبان كاركرد دستگاه حضور و غیاب بصورت فارسی و یا انگلیسی
  • مركزداده : اطلاعات ورودی به دستگاه حضور و غیاب به دو صورت قابل انتقال و استفاده است.
    • بصورت خودكار به دیتا سنتر منتقل شود.
    • بصورت مانیتورینگ نمایش داده شود.(نمایش همزمان اطلاعات در نرم افزار مانیتورینگ هنگام كارتزنی )
  • شناسه ثابت: هر دستگاه حضور و غیاب تایمكس دارای یك شماره ثابت منحصر به فرد قابل تنظیم می باشد. این شماره (شناسه ثابت) مبدا و مقصد اطلاعات را برای سیستم مشخص می نماید مثلا اطلاعات دریافت شده این دستگاه با شناسه مشخص شده به دیتا سنتر با یك شناسه ثابت تعریف شده منتقل شود.
  • رله 1 و رله 2 : مدت زمان فعال بودن رله های 1 و 2 قابل برنامه ریزی می باشد این زمان از صفر ثانیه تا 255 ثانیه قابل برنامه ریزی می باشد به عبارت دیگر با هر بار فعال شدن رله به اندازه زمان تعیین شده اینجا رله ها فعال می مانند.
  • ورودی 1 و 2 : دراین سیستم دو ورودی TTL جهت دریافت اطلاعات دیجیتالی در اختیار ما می باشد در اینجا زمان صفر و یا یک بودن این ورودی قابل برنامه ریزی می باشد.
لیست تنظیمات اصلی نرم افزار های ارتباطی کنسول

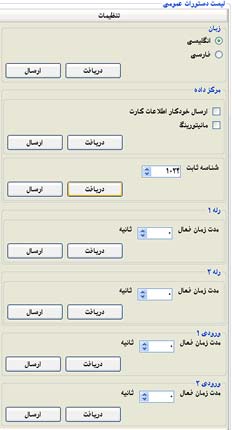

شکل 4- لیست تنظیمات اصلی نرم افزار های ارتباطی کنسول
كارت خوان های داخلی :
  • فعال و یا غیر فعال نمودن كارت خوانهای باركد،مغناطیس وبدون تماس و نیز مشاهده وضعیت كارتخوانها
  • فعال و یا غیر فعال نمودن سنسور اثر انگشت
  • فعال و یا غیر فعال نمودن كارت خوان هوشمند
  • مشخصات جدول زمانی : تعریف نشده
  • بازه های جدول زمانی : تعریف نشده
كارت خوان های خارجی :
  • فعالیت : فعال بودن و یا عدم فعالیت كارت خوان خارجی
  • نوع كارت خوان خارجی : تعیین یك نوع كارت خوان خارجی باركد ، مغناطیس و یا بدون تماس
  • مشخصات جدول زمانی: تعریف نشده
  • بازه های جدول زمانی : تعریف نشده

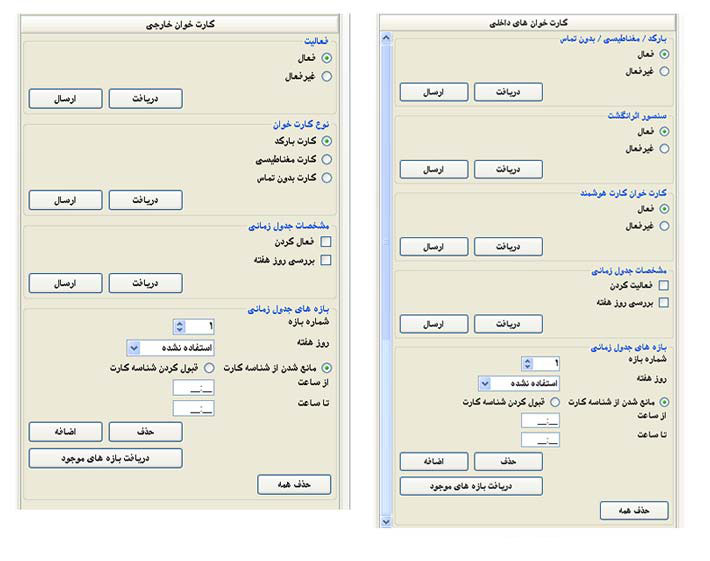

تنظیمات کارت خوان های داخلی و خارجی در نرم افزار ارتباطی کنسول
شکل 5- تنظیمات کارت خوان های داخلی و خارجی در نرم افزار ارتباطی کنسول
تنظیمات امنیتی دستگاه حضور و غیاب :
  • تنظیمات: تنظیم رمزهای دستگاه حضور و غیاب به رمزهای پیش فرض كارخانه
  • ورود كلمه عبور كلید صفر یاMENU و یا بدون رمز كردن كلید MENU
  • تشخیص خطای رمز منو: با فعال نمودن این گزینه با سه بار ورود اشتباه كلمه رمز دستگاه كلمه رمز را قفل نموده ودیگر از طریق دستگاه قادر به ورود به منوها نخواهیم بود و فقط توسط نرم افزار می توان رمز را تعویض نمود و بارمز جدید داخل منوها گردید.
  • كلمه عبور امنیتی: ورود كلمه رمز بخشهای امنیتی دستگاه و یا بدون رمز شدن این بخش
  • تشخیص خطای رمز امنیتی : این گزینه هم شبیه به گزینه 3 نسبت به رمز امنیتی عمل می نماید.

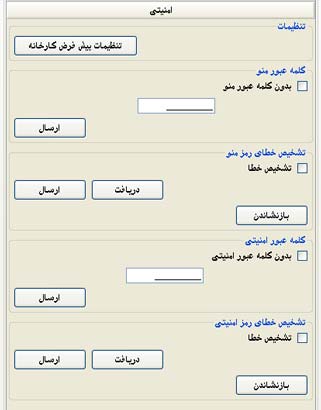

تنظیمات امنیتی دستگاه حضور و غیاب در نرم افزار کنسول
شکل 6- تنظیمات امنیتی دستگاه حضور و غیاب در نرم افزار کنسول
دریافت اطلاعات كارت :
  • عملیات :
  • دریافت تعداد كارت ذخیره شده در دستگاه
  • دریافت اطلاعات تردد ذخیره شده در دستگاه
  • تاریخ :
  • دریافت اطلاعات بدون تعیین تاریخ
  • دریافت اطلاعات تاریخ خاص
  • دریافت اطلاعات از تاریخ تا تاریخ تعیین شده
  • ساعت :
  • دریافت اطلاعات بدون تعیین زمان
  • دریافت اطلاعات زمان مشخص شده
  • دریافت اطلاعات از ساعت تا ساعت تعیین شده
  • نوع کارت :
  • دریافت اطلاعات همه كارتها
  • دریافت اطلاعات ارسال شده ها (اطلاعات دریافت شده قبلی)
  • دریافت اطلاعات ارسال نشده ها (اطلاعات دریافت نشده قبلی)

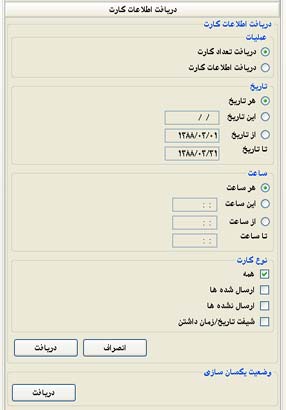

فیلترهای دریافت اطلاعات کارت در نرم افزار ارتباطی کنسول
شکل 7- فیلترهای دریافت اطلاعات کارت

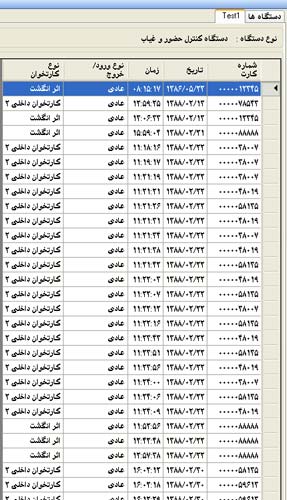

نمایش اطلاعات کارت مربوط به دستگاه حضور و غیاب
شکل 8- نمایش اطلاعات کارت مربوط به دستگاه حضور و غیاب

اطلاعات دریافت شده در سربرگ Test قابل مشاهده است این اطلاعات شامل شماره كارت ، تاریخ ، زمان ، نوع ورود/خروج و نوع كارتخوان می باشد با كلیك راست موس روی صفحه اخیر دو گزینه ذخیره اطلاعات بر روی فایل و بستن در اختیار ما می باشد. برای ذخیره اطلاعات چهار نوع فرمت داریم :

  1. فرمت سازگار با نگارش قدیمی (نوع تردد، تاریخ، ساعت و دقیقه، شماره كارت چهار رقمی)
  2. فرمت استاندارد (نوع تردد، تاریخ، ساعت و دقیقه و ثانیه، شماره كارت ده رقمی)
  3. فرمت پیشرفته (شماره كارتخوان دستگاه كارتزنی، نوع تردد، تاریخ، ساعت، شماره كارت ده رقمی)
  4. فرمت كامل (شماره كارتخوان دستگاه كارتزنی، نوع تردد، تاریخ، ساعت، شماره كارت ده رقمی)
فرمت های ذخیره اطلاعات کارت در نرم افزار ارتباطی کنسول
شکل 9- انواع فرمت های ذخیره کردن اطلاعات کارت
ارسال اطلاعات كارت :
  • شناسه كارت: دریافت و ارسال طول شناسه كارت (تعداد ارقام كارت)
  • اعتبارسنجی شناسه: كنترل كارتزنی كارتهای فعال و یا غیر فعال تعریف شده
    • غیرفعال : كنترل انجام نگیرد
    • شامل شدن: كارتهای فعال اجازه كارتزنی دارند
    • مانع شدن: كارتهای فعال اجازه كارتزنی ندارند
  • بازه شناسه: تعریف نشده

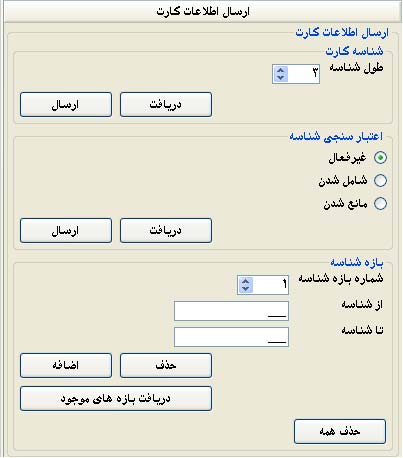

تنظیمات ارسال اطلاعات کارت در نرم افزار ارتباطی کنسول
شکل 10- تنظیمات ارسال اطلاعات کارت در نرم افزار ارتباطی کنسول
